AM 1200 | Effektivt desentral ventilasjonsanlegg for store lokaler

Ventilasjon skal ikke alltid kun være en teknisk del, men også en aktiv medspiller i rommets funksjon. AM 1200 er et konsept innenfor desentral ventilasjon hvor den friske luften kombineres med elegant design som kan brukes til mye mer enn man kan tro.

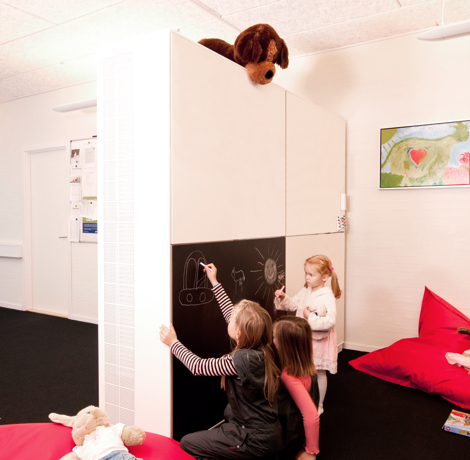

AM 1200 er et gulvstående anlegg, og fås som horisontal og vertikal versjon. Med forskjellige typer designpaneler kan overflaten brukes som whiteboard, oppslagstavle og speil – det er kun fantasien setter begrensningene.

Eksempler på bruksområder

Kontorer
Møtelokaler
Institusjoner
Biblioteker

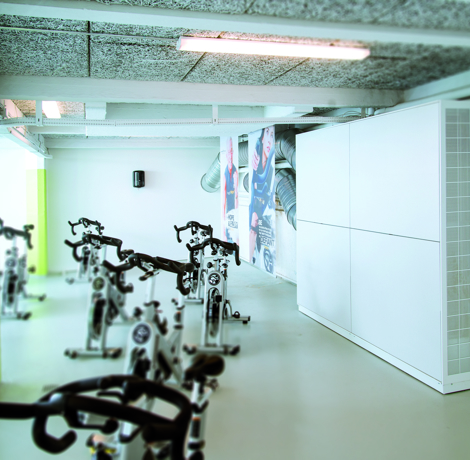

Spinning, fitnessrom og lignende

Data AM 1200

Tekniske data

Tekniske data	Filterklasse	30 dB(A)	35 dB(A)

* Ved filterklasse, inntaks-/avtrekksluft: ePM10 75% / ePM10 75% ** Med takhettemodul
Maksimal kapasitet Horisontalmodell, Ø400 mm høyre/venstre:	ePM10 75% ePM1 55% ePM1 80%	930 m3/t 837 m3/t 744 m3/t	1180 m3/t 1062 m3/t 944 m3/t
Maksimal kapasitet Horisontalmodell, Ø400 mm senter:	ePM10 75% ePM1 55% ePM1 80%	1050 m3/t 945 m3/t 840 m3/t	1310 m3/t 1179 m3/t 1048 m3/t
Maksimal kapasitet Vertikalmodell, Ø400 mm høyre/venstre:	ePM10 75% ePM1 55% ePM1 80%	870 m3/t 783 m3/t 696 m3/t	1130 m3/t 1017 m3/t 904 m3/t
Maksimal kapasitet Vertikalmodell, Ø400 mm senter:	ePM10 75% ePM1 55% ePM1 80%	980 m3/t 882 m3/t 784 m³/t	1260 m3/t 1134 m3/t 1008 m3/t
Maksimal kapasitet Vertikalmodell, Ø315 mm høyre/venstre:**	ePM10 75% ePM1 55% ePM1 80%	820 m³/t 738 m3/t 656 m3/t	1060 m3/t 954 m3/t 848 m3/t
Maksimal kapasitet Vertikalmodell, Ø315 mm senter:**	ePM10 75% ePM1 55% ePM1 80%	920 m3/t 828 m3/t 736 m3/t	1170 m3/t 1053 m3/t 936 m3/t
Kastelengde (0,2 m/s)* - senter	ePM10 75% ePM1 55% ePM1 80%	min. 3 m v. 1000 m3/t maks. 6,5 m v. 1000 m3/t min. 4 m v. 1300 m3/t maks. 8 m v. 1300 m3/t
Kastelengde (0,2 m/s)* - høyre/venstre	ePM10 75% ePM1 55% ePM1 80%	min. 4 m v. 1000 m3/t maks. 9 m v. 1000 m3/t min. 5,5 m v. 1300 m3/t maks. 11 m v. 1300 m3/t
Nominell strøm*		1,4 A
Nominell opptatt effekt*		254 W
Strømtilkobling		3 x 400 V + N + PE / 50 Hz
Kanaltilkobling		Ø400 mm
Kondensavløp		Ø16 mm
Vekt		Høyre-/venstre variant: 545 kg Senter variant: 630 kg
Motstrømsvarmeveksler		4 stk. Aluminium
Inntaksfilter		ePM10 75%, ePM1 55% eller ePM1 80%
Avtrekksfilter		ePM10 75%
Anbefalt sikring		3x13 A
Lekkasjestrøm		<– 9 mA
Dimensjon (BxHxD)		Horisontal: 496 x 2098 x 2427 mm
		Vertikal: 496 x 2406 x 2427 mm

Elektrisk varmebatteri	Forvarme	Ettervarme
Varmeeffekt	2500 W	1670 W
Termosikring, automatisk tilbakestilling	75°C	75°C
Termosikring, manuell tilbakestilling	120°C	120°C

Vannvarmebatteri	Ettervarme
* Kapasitet ved: temperatur på til-/fraluft 60/40 °C, vannmengde 107l/t
Maksimal drifttemperatur	90°C
Maksimal drifttrykk	10 bar
Varmeeffekt	2454 W*
Tilslutningsdimensjon	1/2" (DN 15)
Materiale rør/lameller	kobber/aluminium
Motorventil, åpne- og stengetid	60 s

Standard og alternativer


x : standard o : alternativ
Standard og alternativer	AM 1200 V
Bypass	x
Elektrisk forvarmebatteri	o
Elektrisk ettervarmebatteri	o
Vannettervarmebatteri	o
CO2-føler (innebygd)	o
Hygrostat	o
Kondenspumpe	o
Fjærreturmotor på stengespjeld (både på inntaks- og avtrekkssiden)	x
Motstrømsvarmeveksler (alu)	x
Energimåler	o

Kastelengde

AM 1200-anlegget sprer innblåsningsluften i forskjellig omfang, alt etter den gitte luftmengden. Dette vises på illustrasjonen der de blå fargetonene indikerer kastelengden ved forskjellige luftmengde.

1. Kastelengden, sett ovenfra
2. Kastelengden, sett fra siden

Versjoner

AM 1200 H

AM 1200 V
